Вертикальные многоступенчатые насосы серии BM(N) — это энергоэффективные и надёжные насосные агрегаты для инженерных систем, водоснабжения, повышения давления и промышленных процессов. Конструкция с соосными патрубками значительно упрощает монтаж и позволяет устанавливать оборудование в стеснённых местах, где важны компактность и высокая эксплуатационная устойчивость
Условное типовое обозначение
- Условное типовое обозначение
- Артикульный номер изделия
- Номинальная подача
- Напор при номинальной подаче/максимальный напор
- Номинальная мощность
- Степень защиты
- Максимальное давление в системе
- Максимальная температура перекачиваемой жидкости
- Номинальная частота вращения
- Направление вращения: CCW – против часовой стрелки; CW – по часовой стрелке
- Напряжение и частота питающей сети
- КПД в номинальной точке
- Вес без электродвигателя
- Номер ТУ (ТУ-технические условия)
- Дата изготовления: год/неделя
- Серийный номер
- Страна изготовления
- Предупреждающая маркировка
- Знак обращения на рынке ТС
Проточная часть насосов BM и BMN выполнена из высококачественной нержавеющей стали AISI304/AISI316, обеспечивающей устойчивость к коррозии и длительный срок службы в системах водоснабжения, HVAC, водоподготовки и технологических циклах. Многоступенчатая гидравлика гарантирует стабильный напор и высокую эффективность при переменных нагрузках, а сервисная конструкция позволяет обслуживать насос без демонтажа корпуса
Особенности серии BM(N)
Насосы BM(N) объединяют современные решения, которые делают их оптимальными для промышленного применения, систем охлаждения, отопления, водоснабжения и модульных установок повышения давления
Ключевые особенности серии
- Многоступенчатая гидравлическая схема обеспечивает стабильное давление в любых режимах
- Соосные патрубки повышают эффективность трассировки и уменьшают потери давления
- Два исполнения — BM (чугунное основание) и BMN (основание из нержавеющей стали) — позволяют подобрать насос под рабочую среду
- Проточная часть из AISI304/AISI316 повышает устойчивость к агрессивным компонентам воды
- Надёжное торцевое уплотнение (SiC/SiC) обеспечивает герметичность и длительный ресурс
- Укреплённый подшипниковый узел подходит для систем непрерывной работы и промышленных циклов
- Электродвигатели IE2/IE3 снижают эксплуатационные затраты и повышают энергоэффективность
- Сервисный доступ через верх упрощает обслуживание в системах с ограниченным пространством
- Допустимые рабочие температуры подходят для отопления, охлаждения, ГВС и технологических контуров
Напряжение питания и схема подключения указаны на фирменной табличке электродвигателя. На внутренней стороне крышки клеммной коробки также отображена схема подключения

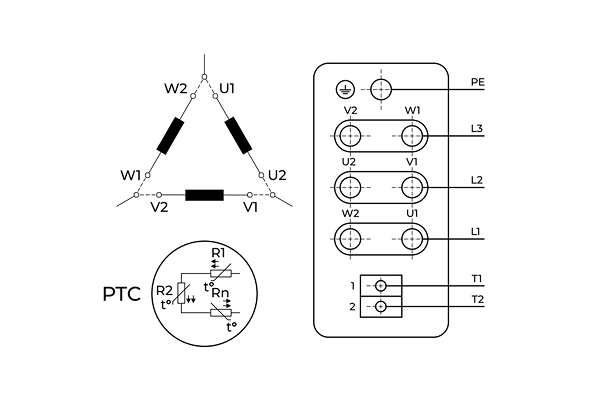

Схема подключения «треугольник»

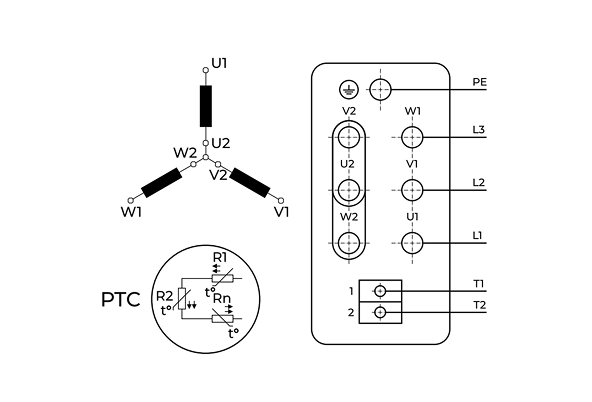

Схема подключения «звезда»
Области применения серии BM(N)
- Водоснабжение и водоподготовка
Вертикальные многоступенчатые насосы BM(N) применяются в станциях водоснабжения, системах фильтрации и очистки, магистральных линиях, а также в установках повышения давления. Благодаря коррозионностойкой конструкции насосы подходят для длительной работы в условиях переменной нагрузки и высоких требований к качеству воды - Промышленные процессы и технологические системы
Серия используется в технологической циркуляции, системах охлаждения оборудования, промывочных линиях, подаче технологической воды и специальных жидкостей. Насосы BM и BMN востребованы в промышленности за счёт высокой надёжности, устойчивости к осевым нагрузкам и способности работать в непрерывном режиме - HVAC, системы охлаждения и кондиционирования
Насосы BM(N) подходят для чиллерных контуров, теплообменников, рекуператоров, систем кондиционирования и промышленных охлаждающих линий. Многоступенчатая гидравлика обеспечивает точное регулирование давления, что важно для стабильной работы HVAC-систем - Отопление, теплоснабжение и ГВС
Используются в циркуляционных и подпиточных контурах отопления, тепловых пунктах, системах ГВС и централизованного теплоснабжения. Нержавеющие материалы проточной части повышают ресурс в высокотемпературных средах - Пожаротушение и противопожарные установки
Насосы BM(N) могут работать как рабочие насосы или жокей-насосы в установках пожаротушения. Благодаря стабильному напору и надежной конструкции они подходят для систем спринклерного и дренчерного типа - Инженерные системы зданий
Применяются в коммерческих зданиях, ЖКХ, высотных комплексах и инфраструктуре: повышение давления; циркуляция воды; подпитка котлов; распределение воды по инженерным контурам
Компактность конструкции делает насосы удобными для монтажа в технических помещениях ограниченного размера. Для более точного понимания возможностей серии приведены её основные технические характеристики
| Параметр | Значение |
|---|---|
| Исполнение | BM (чугунное основание), BMN (основание из нержавеющей стали AISI304) |
| Материалы проточной части | нержавеющая сталь AISI304 / AISI316 |
| Материал основания | СЧ20 / СЧ25 (BM) или AISI304 (BMN) |
| Торцевое уплотнение | карбид кремния / карбид кремния (SiC/SiC) |
| Положение клеммной коробки | стандарт 6 ч, возможные позиции 3 / 9 / 12 ч |
| Тип электропитания | 3×230/400 В или 3×400/690 В |
| Схема подключения | «звезда / треугольник» |
| Варианты монтажа | IM V18 / IM V1 |
| Присоединение | DIN-фланцы или овальные фланцы (в зависимости от модели) |
| Материал рабочих колёс | нержавеющая сталь AISI304 |
| Температурный диапазон работы | BM: –20…+120 °C; BMN: –20…+70 °C |
| Технические параметры указаны согласно данным, предоставленным производителем | |
Вывод по серии BM(N)
Вертикальные многоступенчатые насосы BM(N) — это универсальное решение для систем водоснабжения, отопления, охлаждения, промышленной циркуляции и пожаротушения. Насосы обладают высокой энергоэффективностью, длительным ресурсом, устойчивостью к коррозии и надёжной конструкцией, что делает их оптимальным выбором для проектировщиков, монтажных организаций и эксплуатационных служб
Серия BM(N) обеспечивает стабильную работу в инженерных и промышленных системах, отличается простотой обслуживания и возможностью адаптации под конкретные условия эксплуатации
