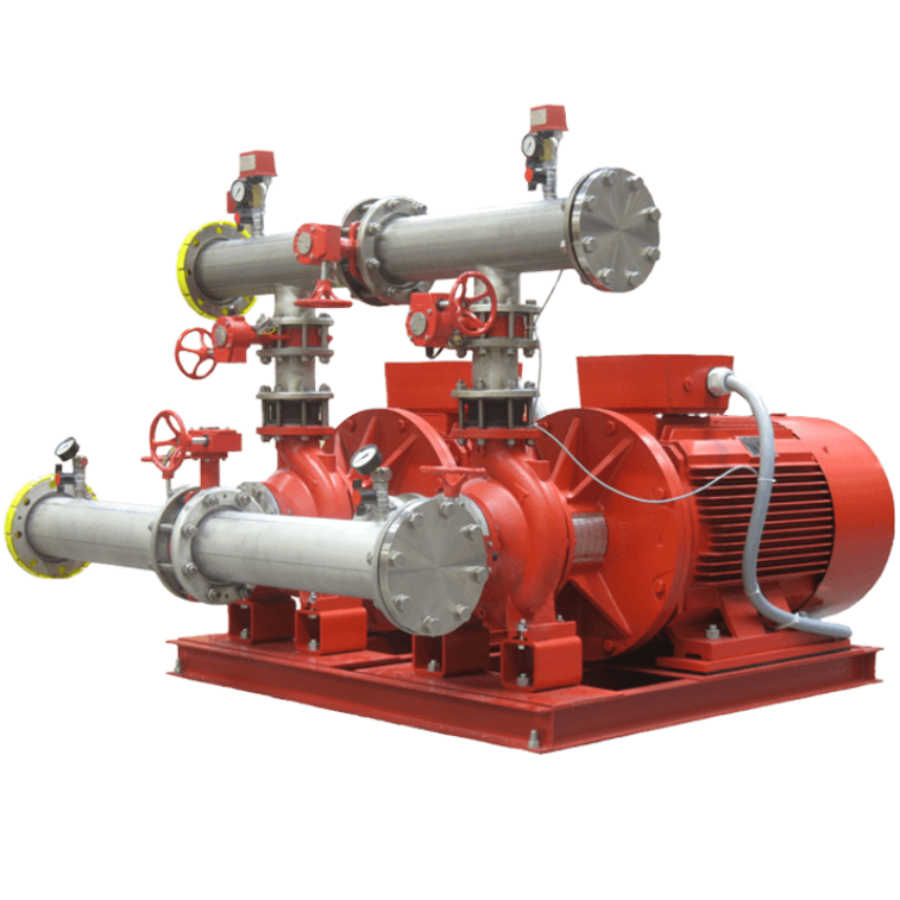

Серия HS-FS — это автоматизированные насосные установки пожаротушения, разработанные для обеспечения надежной подачи воды и поддержания стабильного давления в системах противопожарной защиты. Комплексное исполнение на раме, заводская сборка и продуманная архитектура управления соответствуют требованиям ТР ТС 010/2011 и обеспечивают безопасную, бесперебойную и предсказуемую работу в аварийных режимах

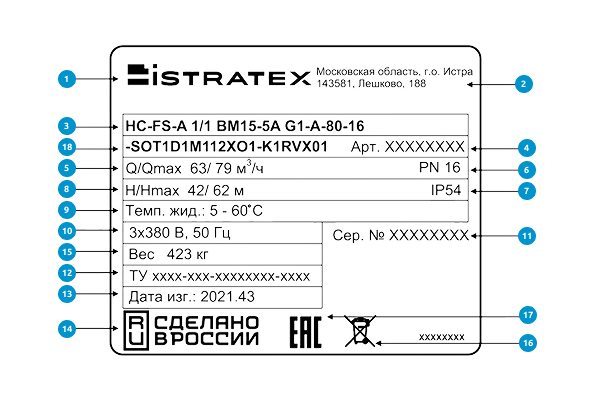

Условное типовое обозначение
- Торговая марка
- Индекс и адрес завода изготовителя
- Условное типовое обозначение изделия
- Артикульный номер продукта
- Подача номинальная/максимальная, м³/час
- Максимальное рабочее давление, бар
- Степень защиты
- Напор номинальный/максимальный, м
- Температура перекачиваемой жидкости, 0 °С
- Напряжение источника питания, В; частота электропитания, Гц
- Серийный номер
- Номер ТУ (технические условия)
- Дата изготовления
- Страна–изготовитель
- Вес нетто
- Предупреждающая маркировка
- Знак обращения на рынке ТС
- Условное типовое обозначение (опциональные части 1; 2. Не указываются при отсутствии опций)
В состав установок HS-FS входят основной насос (или несколько насосов), жокей-насос, запорная арматура, система управления и трубная обвязка. Установки поставляются полностью собранными и готовыми к подключению, что упрощает монтаж, сокращает время ввода в эксплуатацию и снижает требования к инженерной подготовке объекта
Особенности серии HS-FS
Установки HS-FS создавались с учётом требований пожарных норм, обеспечивая надёжный запуск и стабильную подачу воды даже при сложных условиях эксплуатации
Ключевые особенности серии
- Полноценная противопожарная установка, включающая основной насос и жокей-насос (HC-Single)
- Автоматический запуск при падении давления в пожарной магистрали
- Жокей-насос поддерживает давление в режиме ожидания, снижая количество запусков основного насоса
- Основной насос обеспечивает высокую производительность и напор для спринклерных и дренчерных систем
- Панель управления обеспечивает автоматическое, дистанционное и ручное управление установкой
- Защита от аварийных режимов: перегрузка, перегрев, отказ запуска, снижение давления, «сухой ход»
- Возможность работы в составе комплексных противопожарных станций
- Поставляется как единый модуль: рама, система управления, трубная обвязка и насосы смонтированы на производстве
- Соответствие требованиям пожарной безопасности и стандартам эксплуатации
Напряжение питания и схема подключения указаны на фирменной табличке электродвигателя. На внутренней стороне крышки клеммной коробки также отображена схема подключения
Области применения серии HS-FS
- Системы автоматического пожаротушения зданий
Установки HS-FS применяются в спринклерных и дренчерных системах, обеспечивая стабильную подачу воды и быстрое реагирование при срабатывании пожарной автоматики - Промышленные комплексы и производственные здания
Используются на предприятиях с повышенными требованиями к пожарной безопасности. Подходят для систем аварийного орошения, защиты производственных линий и складских зон - Коммерческие и административные объекты
Здания бизнес-центров, торговые комплексы, логистические центры и гостиницы оснащаются пожарными системами, которые требуют надежной и предсказуемой работы насосной установки - Инфраструктурные объекты
Применяются в тоннелях, транспортных узлах, терминалах, паркингах, центрах распределения и других объектах, где критична бесперебойная подача воды для пожаротушения - Объекты хранения и производства ГСМ
Установки HS-FS обеспечивают необходимый напор для систем пожарной защиты в нефтехранилищах, химических складах и потенциально опасных зонах, где требуется повышенная надежность
Возможность применения оборудования в перечисленных областях обеспечивается его конструктивными и техническими характеристиками, приведёнными ниже
| Параметр | Значение |
|---|---|
| Тип установки | автоматизированная противопожарная насосная установка |
| Состав оборудования | основной пожарный насос + жокей-насос HC-Single |
| Назначение | подача воды на пожаротушение и поддержание давления |
| Диапазон подачи (основной насос) | по модели, рассчитан на высокие расходы для систем пожаротушения |
| Диапазон напоров | соответствует типоразмеру основного насоса |
| Жокей-насос | вертикальный многоступенчатый BM, подача 0,7…29 м³/ч, напор до 250 м |
| Рабочая температура жидкости | +5…+60 °C (опционально до +110 °C в зависимости от исполнения насосов) |
| Максимальное рабочее давление | 16 / 25 бар |
| Материалы гидравлики | чугун / нержавеющая сталь AISI304 / AISI316 (в зависимости от модели насоса) |
| Тип уплотнений | механические торцевые уплотнения (SiC/SiC) |
| Питание | трехфазное питание 380 В |
| Функции управления | автоматический и ручной режимы, защита от аварий, индикация состояния |
| Технические параметры указаны согласно данным, предоставленным производителем | |
Вывод по серии HS-FS
Установки HS-FS — это комплексное высоконадежное решение для систем противопожарной защиты, сочетающее мощный основной насос, точное автоматическое управление и жокей-насос для поддержания давления. Благодаря продуманной конструкции, полной заводской сборке, использованию многоступенчатых насосов BM и строгому соответствию требованиям ТР ТС установки HS-FS гарантируют стабильную работу даже в критических условиях
HS-FS — оптимальный выбор для проектировщиков, эксплуатирующих организаций и объектов с повышенными требованиями к безопасности: от коммерческих зданий до промышленных предприятий и инфраструктурных комплексов
