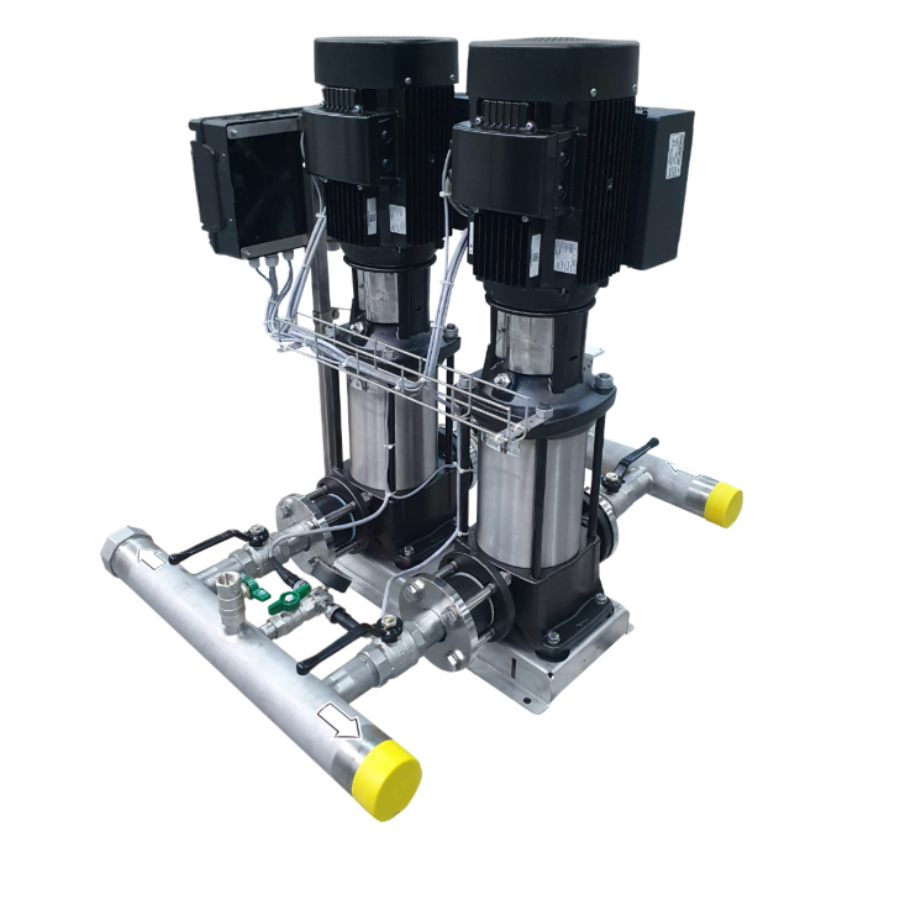

Серия HC-ME — это автоматизированные установки повышения давления, разработанные для стабильного поддержания напора в инженерных системах водоснабжения, отопления, охлаждения и коммерческих объектов. Конструкция основана на применении многоступенчатых вертикальных насосов и электронного блока управления, который обеспечивает точное регулирование давления и адаптивную работу в зависимости от потребления воды
Условное типовое обозначение
- Торговая марка
- Условное типовое обозначение
- Артикульный номер продукта
- Номинальная подача / Максимальная подача
- Номинальный напор / Максимальный напор
- Диапазон температуры перекачиваемой жидкости
- Напряжение, частота питания
- Масса установки
- Номер ТУ (ТУ — технические условия)
- Дата изготовления: ГГГГ.НН (год / неделя)
- Страна изготовления
- Индекс и адрес завода-изготовителя
- Максимальное рабочее давление
- Степень защиты (ГОСТ 14254)
- Серийный номер
- Предупреждающая маркировка
- Знак обращения на рынке ТС
- Условное типовое обозначение (не указывается при отсутствии опций)
Установки HC-ME предназначены для бесперебойной подачи воды, предотвращения перепадов давления и оптимизации работы инженерных сетей. Автоматизированная система управления контролирует запуск, останов и рабочие параметры насосов, поддерживая заданное давление при минимальных эксплуатационных затратах. Благодаря компактному исполнению и полной заводской готовности HC-ME легко интегрируется в существующие системы
Особенности серии HC-ME
Установки HC-ME объединяют современные решения в области автоматизации, гидравлической стабильности и энергоэффективности, обеспечивая точный контроль давления в самых разных условиях эксплуатации
Ключевые особенности серии
- Автоматическое поддержание давления независимо от расхода
- Использование многоступенчатых вертикальных насосов BM — высокие КПД и стабильный напор
- Электронный блок управления ME обеспечивает интеллектуальное регулирование и реализацию защитных функций
- Плавный пуск и останов насосов для снижения гидроударов
- Контроль рабочих параметров: давление, ток двигателя, аварийные сигналы
- Наличие защит: от «сухого хода», перегрева, перегрузки, аварийных режимов
- Возможность регулирования давления в широком диапазоне благодаря гибким настройкам контроллера
- Компактная рама-основание — удобный монтаж в техпомещениях ограниченного размера
- Возможность интеграции в комплексные насосные станции и инженерные системы зданий
Напряжение питания и схема подключения указаны на фирменной табличке электродвигателя. На внутренней стороне крышки клеммной коробки также отображена схема подключения
Области применения серии HC-ME
- Системы водоснабжения зданий
Установки HC-ME обеспечивают стабилизацию давления в жилых комплексах, гостиницах, офисных зданиях и объектах коммерческой инфраструктуры. Они компенсируют перепады давления, вызванные пиковыми расходами, и обеспечивают бесперебойную подачу воды на всех этажах - Промышленные водные контуры
Применяются в технологических процессах, включающих подачу воды на охлаждение, промывку, подпитку и поддержание давления в трубопроводах. Автоматизированное управление минимизирует участие оператора и гарантирует стабильность параметров - Системы отопления и теплотехники
HC-ME поддерживает необходимое давление в тепловых пунктах, котельных и инженерных узлах систем отопления. Надёжность компонентов и устойчивость к температурным колебаниям обеспечивают длительную работу без сбоев - Охлаждение и HVAC-системы
Используются в климатических установках, чиллерных контурах и системах вентиляции. Они обеспечивают стабильность циркуляции охлаждающей жидкости, что критично для энергоэффективности HVAC
Области применения установок определяются их техническими характеристиками
| Параметр | Значение |
|---|---|
| Тип изделия | автоматизированная установка повышения давления |
| Торцевое уплотнение | СЧ20 / СЧ25 (BM) или AISI304 (BMN) |
| Управление | электронный контроллер ME |
| Диапазон рабочей подачи | в зависимости от типоразмера и количества насосов |
| Диапазон напоров | 5…250 м |
| Температура перекачиваемой жидкости | +5…+60 °C (опции до +110 °C) |
| Максимальное рабочее давление | 16 / 25 бар |
| Материал гидравлической части насоса | нержавеющая сталь AISI304/316 |
| Тип уплотнения | торцевое, карбид кремния/карбид кремния |
| Питание электродвигателя | 3×380 В (±10%) |
| Функции защиты | перегрузка, сухой ход, перегрев, аварийные режимы |
| Комплектация | рама-основание, запорная арматура, обратный клапан, манометр, реле давления |
| Исполнение | полностью собранная установка, готовая к подключению |
| Технические параметры указаны согласно данным, предоставленным производителем | |
Вывод по серии HC-ME
Серия HC-ME — это современное решение для автоматизированного поддержания давления в инженерных системах различного назначения. Установки сочетают в себе энергоэффективные многоступенчатые насосы BM, интеллектуальное управление, компактность и высокую надёжность. HC-ME обеспечивает стабильную работу в бытовых, коммерческих и промышленных сетях, сокращает эксплуатационные затраты и повышает надежность инженерной инфраструктуры
