Установка HC-Single представляет собой комплектное оборудование, предназначенное для повышения и поддержания давления воды в системах. Она обычно используется в качестве жокей-насоса для установок пожаротушения НС-FS. Конструкция HC-Single включает в себя вертикальный многоступенчатый насос BM и мембранный напорный бак, которые смонтированы на единой раме. Это решение идеально подходит для поддержания давления в системе водоснабжения и пожарных системах

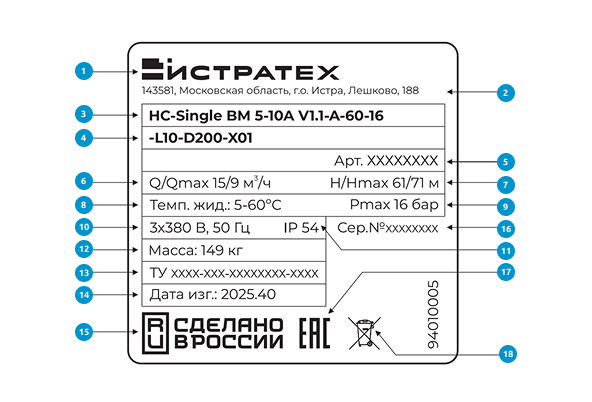

Условное типовое обозначение
- Торговая марка
- Индекс и адрес завода-изготовителя
- Условное типовое обозначение
- Условное типовое обозначение (опциональная часть). Не указывается при отсутствии опций
- Артикульный номер продукта
- Номинальная подача / Максимальная подача
- Номинальный напор / Максимальный напор
- Диапазон температуры перекачиваемой жидкости
- Максимальное рабочее давление
- Напряжение, частота питания
- Степень защиты (ГОСТ 14254)
- Масса установки
- Номер ТУ (ТУ — технические условия)
- Дата изготовления: ГГГГ.НН (год / неделя)
- Страна-изготовитель
- Серийный номер
- Знак обращения на рынке ТС
- Предупреждающая маркировка
Принцип действия

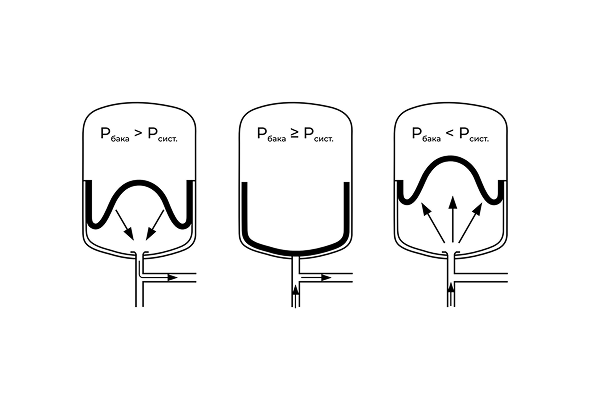

Включение и отключение установки HC-Single осуществляется с помощью реле давления. При снижении давления в напорной линии подача воды первоначально происходит из мембранного напорного бака
Напряжение питания и схема подключения указаны на фирменной табличке электродвигателя. На внутренней стороне крышки клеммной коробки также отображена схема подключения
Установка HC-Single представляет собой надежную и эффективную систему, готовую к подключению и требующую только подключения к трубопроводам и электросети
Особенности серии HC-Single
Установка HC-Single была разработана с учетом требований пожарной безопасности и рассчитана на работу при экстремальных режимах. Это высоконадежное решение, обеспечивающее постоянное давление и стабильную работу насосной системы
Ключевые особенности серии
- Жокей-насос поддерживает давление в системе, минимизируя количество запусков основного насоса
- Мембранный напорный бак для равномерного распределения давления
- Автоматический запуск и останов в зависимости от давления в системе
- Компактное и модульное исполнение, что упрощает монтаж и эксплуатацию
- Рабочая температура жидкости от +5°C до +60°C (опционально до +110°C)
- Максимальное рабочее давление: 16 / 25 бар
- Подача воды от 0,7 до 29 м³/ч
- В комплект входят реле давления, манометр, обратный клапан, запорная арматура
Напряжение питания и схема подключения указаны на фирменной табличке электродвигателя. На внутренней стороне крышки клеммной коробки также отображена схема подключения
Области применения серии HC-Single
- Пожарные системы
Основное применение установки HC-Single — это использование в качестве жокей-насоса для комплектных установок пожаротушения НС-FS. Установка обеспечивает необходимое давление в системах для обеспечения быстрой реакции при пожаре - Системы водоснабжения
HC-Single применяется для поддержания стабильного давления в системах водоснабжения, обеспечивая бесперебойную подачу воды - Промышленные и коммерческие объекты
Также используется в различных промышленностях и коммерческих зданиях, где требуется постоянное давление в системах отопления, охлаждения и водоснабжения
Возможность применения насосов серии HC-Single в перечисленных системах обеспечивается их конструктивными особенностями и техническими характеристиками, приведёнными ниже
| Параметр | Значение |
|---|---|
| Тип установки | насосная установка для повышения и поддержания давления воды |
| Состав оборудования | вертикальный многоступенчатый насос BM + мембранный напорный бак |
| Назначение | повышение давления в системах водоснабжения и пожаротушения |
| Диапазон подачи | от 0,7 до 29 м³/ч |
| Диапазон напоров | от 5 до 250 м |
| Температура жидкости | от +5°C до +60°C (опционально до +110°C) |
| Максимальное рабочее давление | 16 / 25 бар |
| Материалы гидравлики | чугун / нержавеющая сталь AISI304 |
| Тип уплотнений | механические торцевые уплотнения (SiC/SiC) |
| Питание | трехфазное питание 380 В |
| Функции управления | автоматический запуск и останов при изменении давления, индикация состояния |
| Поставка | полностью собранная установка на раме, готовая к подключению |
| Технические параметры указаны согласно данным, предоставленным производителем | |
Вывод по серии HC-Single
Установка HC-Single является идеальным решением для поддержания стабильного давления в системах водоснабжения и пожаротушения. Ее компактная конструкция, высокая надежность и простота монтажа делают её отличным выбором для различных объектов, от жилых до промышленных. Поддержка давления с помощью жокей-насоса позволяет значительно снизить нагрузку на основную систему, улучшая ее долговечность и эффективность
