Серия KMG — это консольно-моноблочные одноступенчатые центробежные насосы одностороннего всасывания, разработанные для работы в инженерных системах водоснабжения, отопления, охлаждения, промышленной циркуляции и систем повышения давления. Горизонтальное расположение вала, осевой всасывающий патрубок и радиальный напорный патрубок создают оптимальные условия для стабильной гидравлики и удобного подключения к трубопроводу

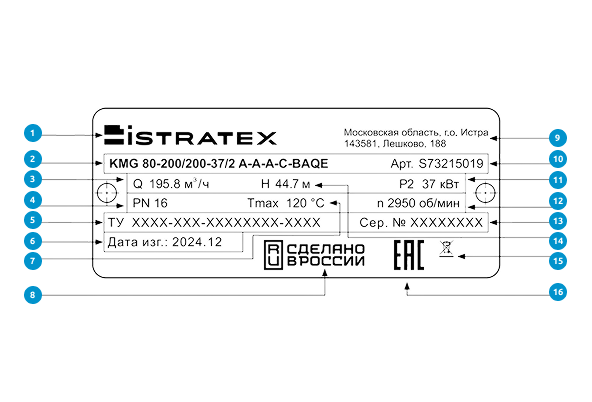

Условное типовое обозначение
- Торговая марка
- Условное типовое обозначение
- Номинальная подача
- Номинальное давление
- Номер ТУ (ТУ — технические условия)
- Дата изготовления: ГГГГ.НН (год/неделя)
- Максимальная температура перекачиваемой жидкости
- Страна изготовления
- Индекс и адрес завода-изготовителя
- Артикульный номер изделия
- Напор насоса при номинальной подаче
- Номинальная частота вращения
- Серийный номер
- Мощность электродвигателя
- Предупреждающая маркировка
- Знак обращения на рынке ТС
Насосы KMG оснащаются энергоэффективными электродвигателями класса IE2/IE3 с закрытым исполнением и вентиляторным охлаждением. Моноблочная конструкция позволяет демонтировать рабочее колесо и электродвигатель единым блоком без снятия корпуса и трубной обвязки — это значительно сокращает время обслуживания и повышает удобство эксплуатации
Особенности серии KMG
Насосы серии KMG объединяют надёжность, высокую производительность и удобство эксплуатации, что делает их универсальным решением для инженерных систем различного назначения
Ключевые особенности серии
- Одноступенчатая центробежная гидравлика обеспечивает устойчивую характеристику напора
- Моноблочная конструкция — быстрый демонтаж двигателя и рабочего колеса без снятия корпуса
- Горизонтальный вал, осевой всасывающий и радиальный напорный патрубок — оптимальная компоновка для большинства инженерных систем
- Корпус — из чугуна СЧ25 или высокопрочного ВЧ50; возможно исполнение из нержавеющей стали AISI304
- Рабочие колёса — чугунные или нержавеющие (в зависимости от модели)
- Сильфонные торцевые уплотнения BAQE и BQQE подходят для работы при температуре до +120 °C
- Электродвигатели IE2/IE3 с частотой 50 Гц, 2 или 4 полюса
- Совместимость с внешними преобразователями частоты для регулируемых систем
- Балансировка рабочих колёс по ГОСТ ISO 1940-1 и гидравлическая балансировка — высокая плавность хода
Напряжение питания и схема подключения указаны на фирменной табличке электродвигателя. На внутренней стороне крышки клеммной коробки также отображена схема подключения

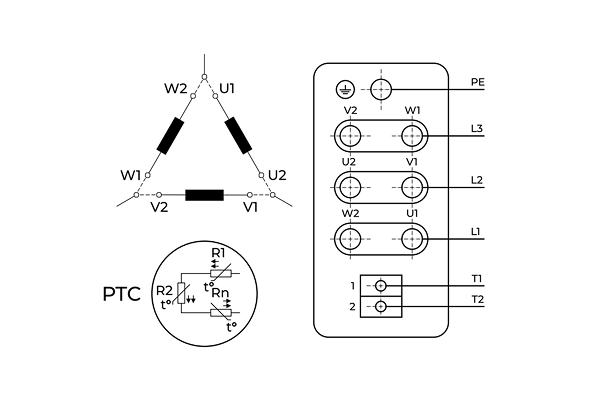

Схема подключения «треугольник»

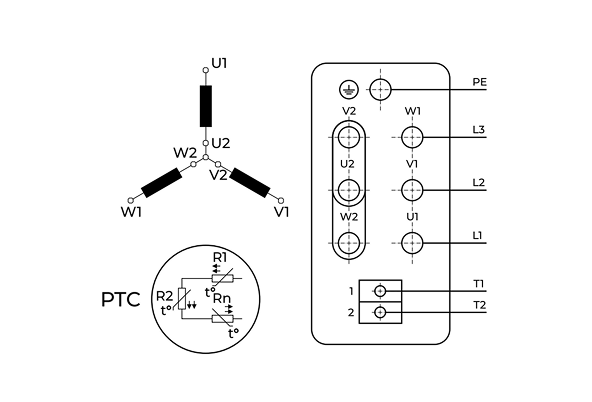

Схема подключения «звезда»
Области применения серии KMG
- Водоснабжение
Насосы KMG используются в системах коммунального и промышленного водоснабжения, станциях подачи и распределения воды, а также в магистральных сетях для повышения давления. Подходят для водоснабжения многоэтажных зданий, гостиниц и комплексов - Промышленные процессы и повышение давления
Применяются в промывочных линиях, туннельных автомойках, промышленных системах водяной защиты, на производственных участках, где требуется стабильная подача воды и поддержание давления. Оптимальны для непрерывной работы - Отопление, теплоснабжение и котельные
Используются в системах циркуляции теплоносителя, подпитки котлов, конденсатных системах и централизованном теплоснабжении. Устойчивость к температуре до +120 °C делает насосы пригодными для теплотехники - Охлаждение, кондиционирование и HVAC
Подходят для перекачивания хладагентов и воды в системах охлаждения и вентиляции. Работают в промышленных чиллерах, теплообменниках и системе кондиционирования воздуха больших зданий - Перекачивание жидкостей в инженерных системах
Применяются в циркуляционных контурах, системах вентиляции, распределениях воды по инженерным линиям коммерческих объектов, жилых комплексов и предприятий - Системы орошения
Используются в аграрных системах: дождевание, затопительное орошение, капельные линии. Серию KMG отличает высокая пропускная способность и возможность работы с большим диапазоном расхода
Возможность применения насосов серии KMG в перечисленных системах обеспечивается их конструктивными особенностями и техническими характеристиками, приведёнными ниже
| Параметр | Значение |
|---|---|
| Исполнение корпуса | чугун СЧ25 / ВЧ50 или нержавеющая сталь AISI304 |
| Рабочее колесо | чугун / AISI304 (по модели) |
| Тип уплотнения | BAQE (графит/SiC/EPDM), BQQE (SiC/SiC/EPDM) |
| Электродвигатель | асинхронный, IE2/IE3, IP55, класс изоляции F |
| Частота вращения | 2900 об/мин (2 полюса) или 1450 об/мин (4 полюса) |
| Питающая сеть | 3×230/400 В и 3×400/690 В |
| Схема подключения | «звезда / треугольник» |
| Монтажные исполнения | C, D, E (варианты опор) |
| Давление фланцев | PN10 или PN16 (зависит от модели) |
| Диапазон подач | 2…1000 м³/ч |
| Диапазон напоров | 2…150 м |
| Температура жидкости | 0…+120 °C |
| Балансировка | статическая G 6.3 + гидробалансировка колес |
| Технические параметры указаны согласно данным, предоставленным производителем | |
Вывод по серии KMG
Серия KMG — это универсальные одноступенчатые консольно-моноблочные насосы, сочетающие высокую производительность, прочную конструкцию и удобство обслуживания. Благодаря широкому диапазону подач и напоров, энергоэффективным электродвигателям и доступным материалам корпусов серия подходит для большинства инженерных, коммунальных и промышленных систем
Насосы KMG являются оптимальным выбором для систем водоснабжения, отопления, охлаждения, промышленной циркуляции и повышения давления, обеспечивая долгий ресурс работы и высокую эксплуатационную надежность
