Серия MIR — это асинхронные трёхфазные электродвигатели промышленного назначения, разработанные для применения в насосном оборудовании, инженерных системах зданий и технологических установках. Электродвигатели MIR используются в качестве привода насосов и другого вращающегося оборудования, где требуются высокая надёжность, стабильные характеристики и соответствие международным стандартам
Электродвигатели MIR разработаны с учётом требований к промышленной эксплуатации и совместимости с насосным оборудованием ISTRATEX и других производителей
Двигатели серии MIR широко применяются в составе вертикальных и горизонтальных насосов, установок повышения давления, циркуляционных систем, систем водоснабжения, охлаждения и промышленных технологических линий. Конструкция электродвигателей ориентирована на длительную непрерывную эксплуатацию в условиях повышенных нагрузок и интенсивных рабочих циклов

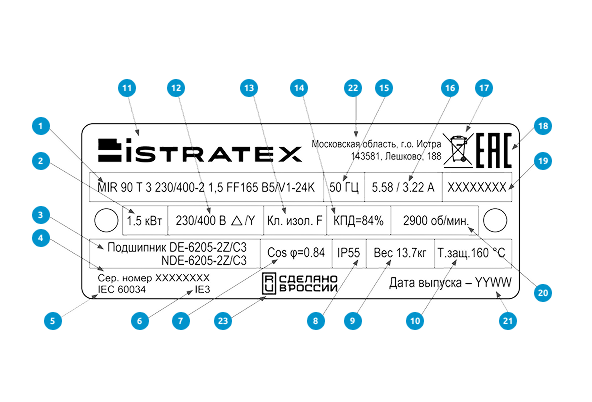

Шильдик серии MIR
Согласно ГОСТ IEC 60034-1 каждая электрическая машина должна быть снабжена табличкой номинальных данных, поскольку она обеспечивает однозначную идентификацию изделия и содержит основные параметры, определяющие допустимые условия подключения и эксплуатации. Наличие таблички позволяет правильно выбрать режим работы, подключить машину к соответствующей сети и обеспечить её безопасную и надёжную эксплуатацию без обращения к сопроводительной документации
Условное типовое обозначение
- Условное типовое обозначение продукта
- Мощность двигателя
- Тип установленных подшипников
- Серийный номер двигателя
- Стандарт «Машины электрические вращающиеся»
- Класс энергоэффективности
- Коэффициент мощности
- Степень защиты
- Вес двигателя
- Тип внутренней термозащиты
- Торговая марка
- Напряжение и тип подключения
- Класс нагревостойкости
- Эффективность двигателя
- Частота электропитания
- Сила тока
- Предупреждающая маркировка
- Знак обращения на рынке ТС
- Артикульный номер
- Номинальные обороты двигателя
- Дата выпуска
- Индекс и адрес завода изготовителя
- Страна-изготовитель
Ключевые особенности серии MIR
Ключевые особенности серии
- Асинхронные трёхфазные электродвигатели с короткозамкнутым ротором
- Соответствие международным стандартам ГОСТ IEC 60034
- Высокая надёжность при длительной непрерывной работе
- Исполнения с классом энергоэффективности IE2 / IE3 (в зависимости от типоразмера)
- Закрытое исполнение с эффективным вентиляторным охлаждением
- Встроенная тепловая защита электродвигателя
- Низкий уровень вибрации и стабильные пусковые характеристики
- Совместимость с частотными преобразователями
- Универсальность применения в насосах, вентиляторах и промышленном оборудовании
- Длительный ресурс и минимальные требования к обслуживанию
Напряжение питания и схема подключения указаны на фирменной табличке электродвигателя. На внутренней стороне крышки клеммной коробки также отображена схема подключения

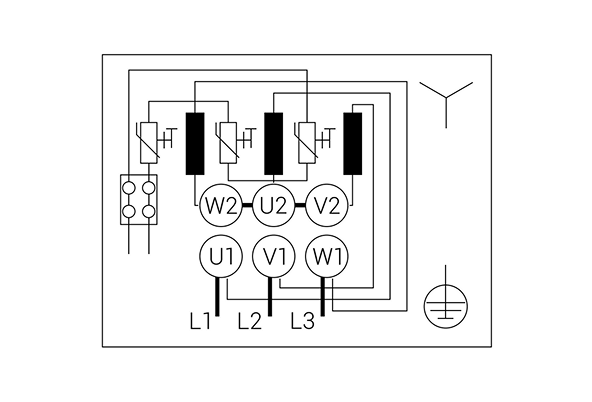

Схема подключения «звезда»

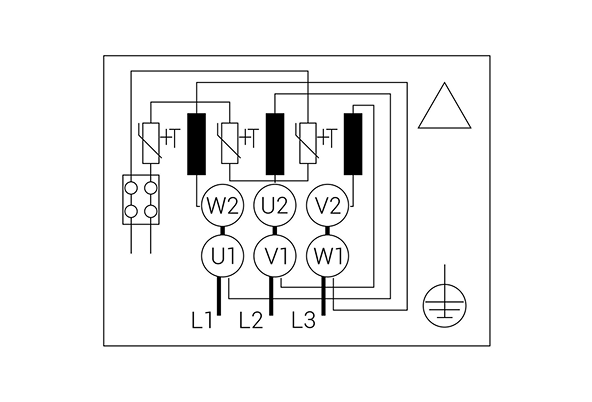

Схема подключения «треугольник»
Области применения серии MIR
- Насосное оборудование и насосные установки
Электродвигатели MIR применяются в составе вертикальных многоступенчатых насосов, горизонтальных центробежных насосов и комплектных насосных установок. Они используются как привод насосов серий BM, KMG, HC и других агрегатов, обеспечивая стабильную работу оборудования в системах водоснабжения, повышения давления и циркуляции воды - Инженерные системы зданий
Серия MIR востребована в системах отопления, охлаждения, кондиционирования воздуха и горячего водоснабжения. Электродвигатели обеспечивают надёжную работу насосов в инженерных системах жилых, коммерческих и административных зданий, включая высотные комплексы и объекты с круглосуточным режимом эксплуатации - Промышленные и технологические процессы
Электродвигатели MIR используются в промышленном оборудовании, технологических линиях, системах охлаждения, водоподготовки и циркуляции технических жидкостей. Надёжная конструкция и устойчивость к нагрузкам делают серию подходящей для производственных предприятий и инфраструктурных объектов - Водоподготовка и коммунальное хозяйство
Двигатели серии MIR применяются в насосных станциях, установках фильтрации и распределения воды, а также в системах коммунального и промышленного водоснабжения. Конструкция электродвигателей обеспечивает стабильную работу оборудования при переменных режимах нагрузки
| Параметр | Значение |
|---|---|
| Тип электродвигателя | асинхронный трёхфазный с короткозамкнутым ротором |
| Назначение | привод насосного и промышленного оборудования |
| Стандарты | ГОСТ IEC 60034-1, IEC 60034-2-1, IEC 60034-5, IEC 60034-6, IEC 60034-8 |
| Класс энергоэффективности | IE2 / IE3 (в зависимости от исполнения) |
| Тип охлаждения | вентиляторное, закрытое исполнение |
| Степень защиты | IP55 (в зависимости от модели) |
| Класс изоляции | F |
| Режим работы | продолжительный (S1) |
| Частота сети | 50 Гц |
| Совместимость | работа с частотными преобразователями |
| Технические параметры указаны согласно данным, предоставленным производителем | |
Вывод по серии MIR
Асинхронные электродвигатели MIR — это надёжное и универсальное решение для насосного и промышленного оборудования. Серия сочетает соответствие международным стандартам, высокую энергоэффективность, устойчивость к длительной эксплуатации и совместимость с современными системами управления
Электродвигатели MIR оптимально подходят для использования в составе насосов и комплектных установок ISTRATEX, обеспечивая стабильную работу инженерных и технологических систем, снижая эксплуатационные затраты и повышая общий ресурс оборудования
